设计的主要内容

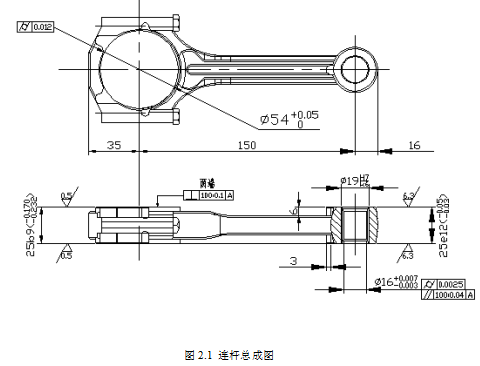

1）对捷达发动机连杆的工艺进行编排，并且制定出整套的机械加工工艺过程卡；

2）设计出进行连杆加工工艺所需要的夹具；

3）利用计算机中的pro/e软件建立连杆的三维模型。

结论

在这次的毕业设计中我所做的题目是捷达发动机连杆加工工艺及其夹具设计，通过对汽车连杆的机械加工工艺及对粗加工大头孔夹具和铣结合面夹具的设计，使我学到了许多有关机械加工的知识,主要归纳为以下两个方面：

第一方面：连杆件外形较复杂，而刚性较差。且其技术要求很高，所以适当的选择机械加工中的定位基准,是能否保证连杆技术要求的重要问题之一。在连杆的实际加工过程中，选用连杆的大小头端面及小头孔作为主要定位基面，同时选用大头孔两侧面作为一般定位基准。为保证小头孔尺寸精度和形状精度，可采用自为基准的加工原则；保证大小头孔的中心距精度要求，可采用互为基准原则加工。

对于加工主要表面，按照“先基准后一般”的加工原则。连杆的主要加工表面为大小头孔和两端面，较重要的加工表面为连杆体和盖的结合面及螺栓孔定位面，次要的加工表面为轴瓦锁口槽、油孔、大头两侧面及连杆体和盖上的螺栓座面等。

连杆机械加工路线是围绕主要加工表面来安排的。连杆加工路线按连杆的分合可以分为三个阶段：第一个阶段为连杆体和盖切开之前的加工；第二个阶段为连杆体和盖的切开加工；第三个阶段为连杆体和盖合装后的加工。

第二方面：主要是关于夹具的设计方法及其步骤。

（1）定位方案的设计：主要确定工件的定位基准及定位基面；工件的六点定位原则；定位元件的选用等。

（2）导向及对刀装置的设计：由于本设计主要设计的是扩大头孔夹具和铣结合面夹具，所以主要考虑的是选用钻套的类型及排屑问题，以及对刀块的类型，从而确定钻套和对刀块的位置尺寸及公差。

（3）夹紧装置的设计：针对连杆的加工特点及加工的批量，对连杆的夹紧装置应满足装卸工件方便、迅速的特点，所以一般都采用自动夹紧装置。

（4）夹具体设计：连杆的结构特点是比较小，设计时应注意夹具体结构尺寸的大小。夹具体的作用是将定位及夹具装置连接成一体，并能正确安装在机床上，加工时能承受一部分切削力。所以夹具体的材料一般采用铸铁。

（5）定位精度和定位误差的计算：对用于粗加工的夹具，都应该进行定位误差和稳定性的计算，以及设计的夹具能否满足零件加工的各项尺寸要求。

（6）绘制夹具装备图及夹具零件图。
